Текстовые информационные панели cерия DC/P

Универсальные текстовые информационные дисплеи для использования внутри помещений. Оборудованы SMD-светодиодами повышенной яркости ведущих производителей (OSRAM, AVAGO, CREE или NICHIA). Используются светодиоды красного или зелёного цвета свечения.

Корпус изготавливается из анодированного алюминиевого профиля, окрашенного в чёрный цвет (RAL 9005, при дополнительном согласовании возможна поставка корпусов, окрашенных в другие цвета шкалы RAL), что обеспечивает длительный срок службы, благодаря устойчивости к износу, коррозии и атмосферным воздействиям. Одно- или двухсторонняя конструкция дисплеев позволяет использовать пространство в соответствии с требуемым назначением дисплея - глубина корпуса для одностороннего исполнения составляет всего 39 мм.

DC/P.45

Расстояние, обеспечивающее читаемость	до 12 м
Максимальная высота символа	45 мм (10 пиксел)
Высота стандартного символа	31 мм (7 пиксел + 3 пиксела для диакритических знаков)
Шаг размещения светодиодов	4,7 мм
Количество символов в строке	8, 16, 24, 32, 40
Количество строк	от 1 до 10
Конфигурация	мин. 8 символов х 1 строка, макс. 40 символов х 10 строк

Габариты, Д х В, мм	Количество символов
Количество строк	8	16	24	32	40
1	497 x 126	722 x 126	947 x 126	1172 x 126	1397 x 126
2	497 x 208	722 x 208	947 x 208	1172 x 208	1397 x 208
3	497 x 290	722 x 290	947 x 290	1172 x 290	1397 x 290
4	497 x 372	722 x 372	947 x 372	1172 x 372	1397 x 372
5	497 x 454	722 x 454	947 x 454	1172 x 454	1397 x 454
6	497 x 536	722 x 536	947 x 536	1172 x 536	1397 x 536
7	497 x 618	722 x 618	947 x 618	1172 x 618	1397 x 618
8	497 x 700	722 x 700	947 x 700	1172 x 700	1397 x 700
9	497 x 782	722 x 782	947 x 782	1172 x 782	1397 x 782
10	497 x 864	722 x 864	947 x 864	1172 x 864	1397 x 864

DC/P.74

Расстояние, обеспечивающее читаемость	до 20 м
Максимальная высота символа	74 мм (10 пиксел)
Высота стандартного символа	51 мм (7 пиксел + 3 пиксела для диакритических знаков)
Шаг размещения светодиодов	7,62 мм
Количество символов в строке	8, 16, 24, 32
Количество строк	от 1 до 6
Конфигурация	мин. 8 символов х 1 строка, макс. 32 символов х 6 строк

Габариты, Д х В, мм	Количество символов
Количество строк	8	16	24	32
1	638 x 148	1004 x 148	1370 x 148	1736 x 148
2	638 x 252	1004 x 252	1370 x 252	1736 x 252
3	638 x 356	1004 x 356	1370 x 356	1736 x 356
4	638 x 460	1004 x 460	1370 x 460	1736 x 460
5	638 x 564	1004 x 564	1370 x 564	1736 x 564
6	638 x 668	1004 x 668	1370 x 668	1736 x 668

DC/P.112

Расстояние, обеспечивающее читаемость	до 40 м
Максимальная высота символа	112 мм (15 пиксел)
Высота стандартного символа	89 мм (12 пиксел + 3 пиксела для диакритических знаков)
Шаг размещения светодиодов	7,62 мм
Количество символов в строке	4, 8, 12, 16
Количество строк	от 1 до 5
Конфигурация	мин. 4 символов х 1 строка, макс. 16 символов х 5 строк

Габариты, Д х В, мм	Количество символов
Количество строк	4	8	12	16
1	638 x 186	1004 x 186	1370 x 186	1736 x 186
2	638 x 328	1004 x 328	1370 x 328	1736 x 328
3	638 x 470	1004 x 470	1370 x 470	1736 x 470
4	638 x 612	1004 x 612	1370 x 612	1736 x 612
5	638 x 754	1004 x 754	1370 x 754	1736 x 754

Технические данные DC/P

Технические данные информационных светодиодных панелей серии DC/P

Технические данные	Текстовые информационные светодиодные панели серии DC/P
Параметры дисплея	Диаметр светодиодов	3 мм (для высоты строки 45 мм) 5 мм (для высоты строки 74 или 112 мм)
	Яркость	около 25 мкд/точка
	Цвет свечения	красный или зелёный
Параметры отображения	Количество презентаций	до 16
	Количество объектов в схеме презентации	до 64
	Количество страниц в презентации	до 256
	Длина текста "бегущей строки"	до 512
	Динамические объекты в тексте	время, дата, температура, таймер, переменные
	Выделение текста	разный шрифт, инверсия, мигание, эффекты переходов
	Условия отображения страниц	в зависимости от времени/даты/дня недели и предопределённых событий
События, управляющие презентацией	Переменные	до 16 (могут программно изменяться специальными командами при подключении)
	События	до 16 (могут зависеть от значения переменных или состояния управляющих входов)
Коммуникационные входы/выходы	Ethernet	разъём RJ45 10BaseT/100BaseTX (IEE802.3) автоопределение
	RS232	винтовой разъём, скорость передачи: 9600...115200 бод (8-N-1)
	RS485	винтовой разъём, скорость передачи: 9600...115200 бод (8-N-1)
	USB	USB 2.0 тип B
Входы синхронизации	MOBALine	винтовой разъём
	DCF/GPS	вход DCF с выходом питания 12 В / 80 мА, выход пассивного DCF для каскадного подключения
Другие входы	Control	разъём RJ14, подключение выносного пульта таймера
	Temp	винтовой разъём, подключение до 2 температурных датчиков
	управляющие Uni-входы	винтовой разъём, подключение 4 "сухих" конактов для управления
Сетевые службы		DHCP или фиксированный IP-адрес, обмен данными по UDP, синхронизация по NTP/SNTP
Питание	Стандартное	85...265 В, 50/60 Гц
	По заказу	12...16 В —
Энергопотребление	DC/P.45	8 ВА на модуль
	DC/P.74	12 ВА на модуль
	DC/P.112	18 ВА на модуль
Условия эксплуатации	Температура	0...+50 °C
	Относительная влажность	10...90%, без конденсации
	Степень защиты корпуса	IP 40

Крепление DC/P

Монтаж информационных дисплеев серии DC/P может быть выполнен различными способами, с учётом размера, веса и требований к размещению.

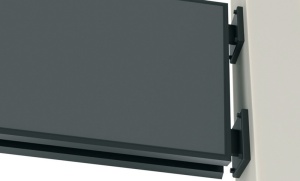

	Боковое крепление на стену для двухсторонних моделей

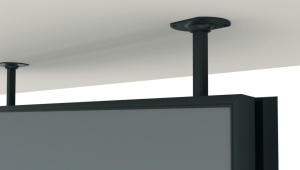

	Потолочное подвесное крепление, двухсторонние модели

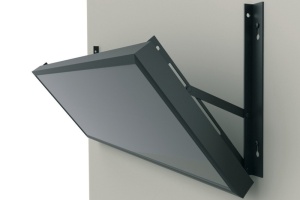

	Настенное крепление на монтажной консоли с поворотными кронштейнами

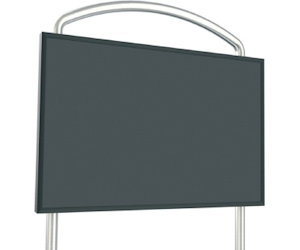

	Крепление на подставке

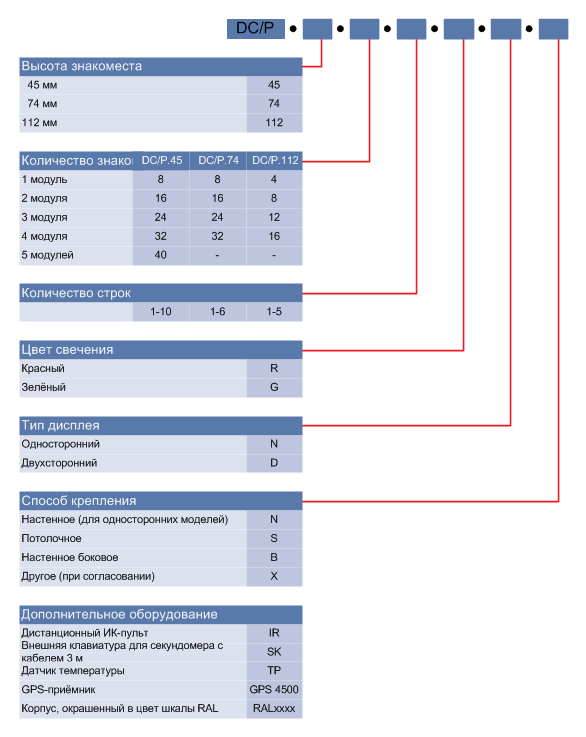

Обозначение моделей серии DC/P
