NPR представляет собой реле, управление работой которого выполняется по сети Ethernet или в соответствии с загруженной в устройство недельной программой.
NPR – одноканальное сетевое реле, синхронизация которого выполняется по протоколу NTP. При подключении к сети Ethernet специализированное ПО MOBA-NMS или MOBA-SCC позволяет изменять настройки параметров реле и управлять состоянием реле. Управление состоянием реле также может выполняться при помощи загружаемой в устройство недельной программы, или вручную при помощи переключателя на передней поверхности NPR. Файл недельной программы может состоять из двух частей: собственно команд недельной программы и описания исключений - периодов дат, когда команды недельной программы не выполняются (например, в праздничные дни). Создание и редактирование файлов недельных программ выполняется в текстовом редакторе или при помощи специализированного ПО Switch Editor Basic. NPR при помощи кнопки на корпусе устройства может быть переведено в безопасный режим работы (режим блокировки). В этом режиме удалённые команды переключения или изменения настроек, передаваемые по сети Ethernet, не выполняются. Заблокированное реле принимает только данные пакетов NTP (синхронизация) и запросы состояния.
Питание устройства осуществляется по технологии Power over Ethernet (PoE), класс 1.
Параметр | Значение |
Переключающийся |
Разъём: винтовой. Макс. допустимая нагрузка (резистивная): |
Интерфейс Ethernet |
Разъём 8P8C (RJ45), 10BaseT / 100BaseTX (IEEE 802.3). |
Питание |
Power over Ethernet (PoE), 802.3af, класс 1, < 4 Вт, фантомное или по неиспользуемым парам |
Синхронизация |
Network Time Protocol (NTP), UTC. Точность (в синхронизированном состоянии): не хуже ± 50 мс. Хранение времени (в автономном режиме): не хуже ± 2 с / сут. При отсутствии достоверных данных от источника внешней синхронизации свыше 1 ч отображение ошибки «Сбой синхронизации». |
Управление |
Начальная настройка параметров: MOBA-NMS или MOBA-SCC. Удалённое управление: MOBA-NMS, MOBA-SCC или SNMP v2. Функции (MOBA-NMS или MOBA-SCC): назначение локального часового пояса, использование мультизонного сервера, режим работы NPR, переключение реле (прямое управление), загрузка и выгрузка недельной программы. |
Контроль |
SNMPv2: уведомления о работоспособности и ошибках. |
Недельная программа |
Способ создания: текстовый редактор или дополнительное ПО Switch-Editor Basic. Способ загрузки: FTP, MOBA-NMS или MOBA-SCC. Типы команд: ВКЛ, ВЫКЛ, СИГНАЛ, ИСКЛЮЧЕНИЕ. СИГНАЛ: последовательное включение и выключение реле через заданный период (01…99 с). ИСКЛЮЧЕНИЕ: назначение периода дат, когда недельная программа не выполняется (например, в праздничные дни). Максимальное количество команд ВКЛ, ВЫКЛ, СИГНАЛ: 50. Максимальное количество исключений: 50. Минимальный период между последовательным выполнением двух команд: 1 мин. |
Управление вручную |
Режим работы (при помощи переключателя): авто / ВКЛ / ВЫКЛ. |
Индикаторы |
Синхронизация (зелёный), блокировка (красный), состояние (зелёный), подключение к LAN (зелёный), передача данных (жёлтый), ошибка (красный). |
Степень защиты корпуса |
IP 30 |
Условия эксплуатации |
–5 °C ... +50 °C |
Габаритные размеры |
90 х 75 х 65 мм (Д х Ш х В) |
Масса |
120 г |
Способ монтажа |
На DIN-рейку |
№ |

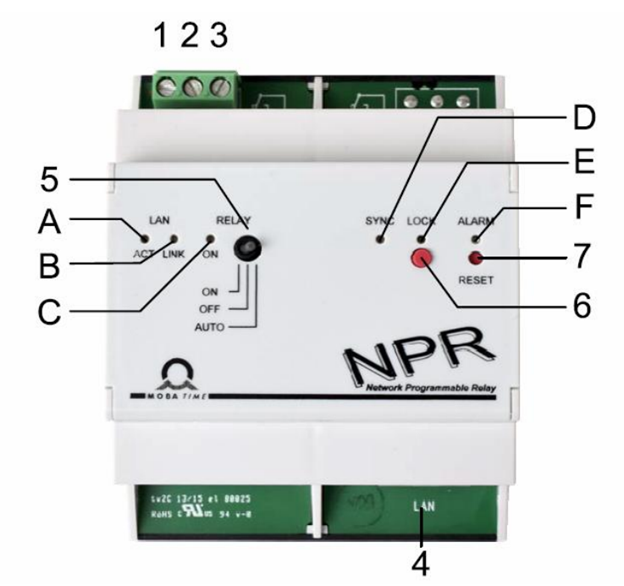

Элемент |
Назначение, описание |
1 |
Контакты реле |
(NO) Нормально разомкнутый контакт |
4 |
Разъём Ethernet |
Разъём 8P8C (RJ45), подключение к сети Ethernet с PoE, |
5 |
Переключатель режимов |
3-х позиционный переключатель режима работы реле. |
6 |
Кнопка блокировки |
Перевод реле в заблокированное состояние. |
7 |
Кнопка сброса |
Удерживание в нажатом состоянии более 2 с: перезагрузка реле. Удерживание в нажатом состоянии более 15 с: перезагрузка реле с настройками, заданными производителем. |
A |
LAN Activity |
Индикатор жёлтого цвета, мигает при передаче данных по ЛВС |
B |
LAN Link |
Индикатор зелёного цвета, включен при подключении к ЛВС. |
C |
Состояние реле |
Индикатор зелёного цвета. |
D |
Синхронизация |
Индикатор зелёного цвета. |
E |
Блокировка |
Индикатор жёлтого цвета. |
F |
Ошибка |
Индикатор красного цвета. |
