Серверы времени MOBATIME серии NMC - мощные профессиональные NTP серверы с функцией первичных часов. Предназначены для синхронизации устройств по LAN по протоколам NTP v.4 и SNTP, а также для управления и синхронизации вторичных самоустанавливающихся часов.
Обладают функцией мониторинга вторичных аналоговых и цифровых часов.
Модель: |
NMC |
---|---|
1. Основные выходы синхронизации: |
|
протокол NTP v.4 (полностью совместим с v.3) |
RFC1305 (порт 123) |
протокол SNTP (UDP) |
RFC2030 (порт 123) |
протокол TIME (TCP/UDP) | RFC868 (порт 37) |
протокол DAYTIME (TCP/UDP) |
RFC867 (порт 13) |
сетевой интерфейс (IEEE 802.3) |
10BaseT/100BaseTX |
выбор скорости передачи данных |
автоматический/вручную |
тип подключаемого сетевого разъема |
RJ-45 |
используемый тип кабеля |
экранированная витая пара (FTP 5e) |
последовательный порт RS 485 (предназначен только для управления моторами SU 190) |
количество контролируемых часов до 31 шт., разброс времени < 0,01сек. |
выход MOBALine | ток до 700мА/эфф; напряжение: без нагрузки ≈ 17В, станд. 15В; режимы: непрерывный (шаг 10сек), минутный, полуминутный; макс. отклонения: ± 0,01сек |
выход IRIG-B |
вместо выхода MOBALine с встроенным интерфейсом IF 488; импеданс: 600 Ом; напряжение: амплитуда ≈ 2В от пик до пика |
2. Контроль и управление: |
|
возможность управления по последовательному порту RS-232 через Hyper Terminal (38400 бод, 8 бит данных, без проверки чётности, 1 стоповый бит, без квитирования) на расстоянии до 3 м |
COM1 (разъём типа D-Sub 9) |
возможность управления по LAN |
Telnet Server |
загрузка данных (системное ПО) по LAN |
FTP Server |
5 светодиодных индикаторов состояния |
индикация сетевого подключения, сетевой активности/скорости передачи данных, наличия синхронизации, наличия сетевого питания, сигнала ошибки |
выдача сигналов об ошибках: нормально замкнутый релейный контакт |
125В, 0.25А (постоянный ток); 150В, 0.4А (переменный ток) |
входы ошибок, на размыкание, длина линии 3м | 18 - 36 В, макс. 6мА |
выдача сигналов об ошибках по E-mail | + |
3. Системные параметры: |
|
режим работы NTP сервера |
сервер, вещание (Broadcast) |
максимальное количество запросов от NTP SNTP клиентов |
100 запросов/сек. |
настройка IP |
DHCP, статический IP |
точность хода при внешней синхронизации от другого сервера NTP (работа в режиме клиент), при температуре 20±5?С |
± 0,003 сек./сутки |
точность хода при внешней синхронизации от приемника GPS 4500, при температуре 20±5?С |
± 0,003 сек./сутки |
точность вторичных часов при наличие внешней синхронизации NMC, при температуре 20±5?С | ± 0,005 сек./сутки |
собственная точность хода после внешней синхронизации в течение не менее 24 часов, при температуре 20±5?С | ± 0,1 сек./сутки |
автоматическая подстройка точности хода при наличии внешней синхронизации |
+ |
4. Источники внешней синхронизации: |
|
приёмник DCF-450: синхронизация с помощью радиосигнала DCF-77 |
вход синхронизации типа активная токовая петля |
приёмник GPS-4500: синхронизация с помощью спутниковых сигналов GPS |
вход синхронизации типа активная токовая петля, выход питания приёмника |
NTP-сервер (LAN) | относительно протокола RFC1305 |
5. Выходы каскадирования и синхронизации: |
|
выдача сигнала DCF или секундных импульсов (1PPS): выход транзисторной оптопары Umax = 30В, Ion=10-15 мА, Ioff=1мА @20В, макс. длина линии 3м |
импульсный выход |
выход питания | ном. 28В, макс. 400мА |
6. Питание: |
|
от внешнего источника постоянного тока, допустимый диапазон напряжения |
22-30В, 1.5А (>28В необходимо для Mobaline) |
от сети | 85-250В / 50 -60 Гц / макс. 30ВА |
пассивный запас хода | литиевая батарея, срок службы при хранении - 2 года, срок службы при эксплуатации - 15 лет |
7. Конструктивные параметры: |
|
материал корпуса | металл |
класс защиты | IP40 |
условия эксплуатации | 0...+50°С, макс. 90% относительной влажности, без конденсации |
соответствие нормам | EN50081-1, EN61000-6-2, EN50121-4, EN60950 |
размеры (ширинахвысотахглубина), мм | 483х44х125 |
масса, кг | 1,1 |
NTP сервер Net Master Clock (NMC)

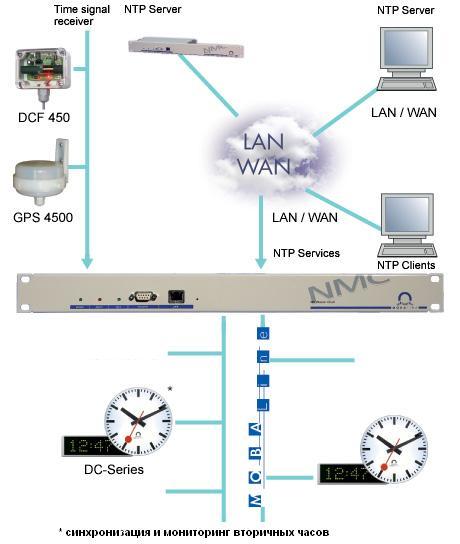

Источники внешней синхронизации и синхронизируемые устройства
