Первичные часы MobaTime серии ETC


etc

Первичные часы MOBATIME серии ETC предназначены для управления стрелочными импульсными и самоустанавливающимися (MobaLine) часами, цифровыми часами и различными исполнительными устройствами, а также синхронизации компьютеров и электронных устройств в составе систем единого времени небольшого и среднего размера. Жидкокристаллический дисплей и навигация с помощью меню на русском языке. Возможность привязки к «эталонной» шкале времени с помощью устройств внешней синхронизации. Мониторинг и синхронизация со стороны часовой станции MTC с модулем CAS для работы в составе распределенных систем единого времени.

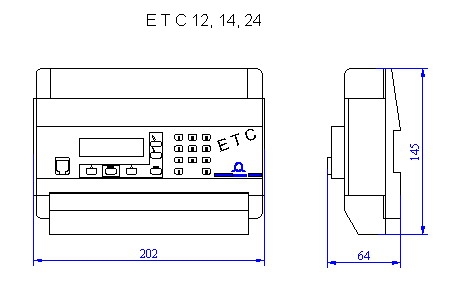

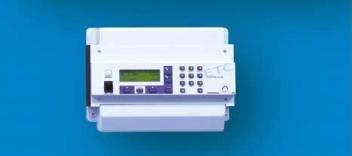

Монтаж на рейку DIN

ETC 12

Одна линия управления вторичными импульсными часами. 2 программируемых реле.

Первичные часы MOBATIME серии ETC

ETC 14

Одна настраиваемая линия управления вторичными импульсными или MobaLine часами. 4 программируемых реле.

ETC 24

Две настраиваемые линии управления вторичными импульсными или MobaLine часами. 4 программируемых реле.

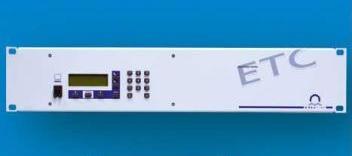

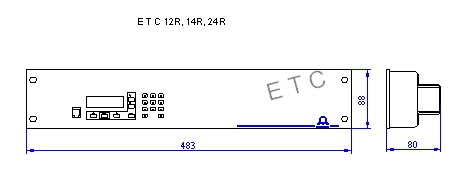

Непосредственный монтаж в стойку 19"

ETC 12R

Одна линия управления вторичными импульсными часами. 2 программируемых реле.

Первичные часы MOBATIME серии ETC R

ETC 14R

Одна настраиваемая линия управления вторичными импульсными или MobaLine часами. 4 программируемых реле.

ETC 24R

Две настраиваемые линии управления вторичными импульсными или MobaLine часами. 4 программируемых реле.

Модель:

 ETC 12 (R)

ETC 14 (R)

ETC 24 (R)

1. Выходы синхронизации вторичных часов:

количество выходов

1

1

2

тип линии

импульсная

настраиваемая - импульсная/ MOBALine

тип сигнала на импульсной линии – импульсы чередующейся полярности (24 В)

минутные, 1/2 минутные, секундные и DCF импульсы

тип сигнала на линии MOBALine

-

код MOBALine

максимальный ток по всем импульсным линиям

500 мА

700 мА

1000 мА

максимальный ток по всем линиям MOBALine

-

500 мА (эф.)

700 мА (эф.)

независимый выбор типа линии, сигнала и часового пояса

-

+

+

контроль значения тока на линии с выдачей сигнала ошибки

-

-

+

перераспределение мощности между линиями

-

-

+

автоматическая защита линий от перегрузки

+

+

+

2. Программируемые релейные выходы:

количество встроенных выходов

2

4

4

тип коммутации встроенных выходов («сухой контакт»)

переключение

коммутируемый ток при напряжении ~230 В

10 А

количество дополнительных релейных выходов (при подключении адресуемых реле KR462/KR465 к линии MOBALine)

-

60

60

99 недельных циклов, 64 программы реле







общее количество командных строк

1000

шаг программы коммутации реле

1 мин.

длительность коммутации типа «подача сигнала»

1-99 сек.

количество логических входов, влияющих на исполнение канальных программ по схеме И/ИЛИ

-

-

3

3. Контроль и управление:

4-х строчный ЖКИ с регулировкой контрастности и подсветкой с настраиваемой длительностью

+

+

+

цифровая клавиатура с навигацией с помощью меню и выбором языка меню

EN, DE, FR, RU

загрузка данных (системное ПО, сезонная таблица, программа реле времени, тексты меню) с помощью PC или Palm

COM1

мониторинг со стороны MTC-CAS (порты RS232/RS422)

-

-

COM1, COM2

выход реле («сухой контакт») для извещения об ошибках

-

-

+

4. Системные часы:

точность хода без внешней синхронизации, при температуре 20±5°С

 0,1 сек./сутки

автоматическая подстройка точности кварцевого генератора при наличии внешней синхронизации

+

+

+

автоматический переход на сезонное время в соответствии с данными сезонной таблицы (поясное/сезонное время)

+

+

+

количество предустановленных часовых поясов

80

количество программируемых часовых поясов

20

пассивный запас хода (хранение шкалы времени)

15 лет

5. Источники внешней синхронизации:

приёмник DCF 77, MSF 60 (активная токовая петля)

DCF вход

источник минутных импульсов чередующейся полярности 24/48В (включение через интерфейс 33231)

DCF вход

порт RS232, информационные сообщения в формате IF482

-

COM1

порт RS422, информационные сообщения в формате IF482, TSIP, NMEA

-

COM2

модуль CAS часовой станции MTC (порты RS232/RS422)

-

-

COM1, COM2

6. Выходы каскадирования:

синтезированный сигнал DCF с возможностью выбора часового пояса, выход транзисторной оптопары (15мА/35В)

DCF выход

информационные сообщения в формате IF482 (RS232)



COM1

информационные сообщения в формате IF482 (RS422)



COM2

7. Питание:

сетевое питание, 50 Гц

~230 В ±10%

~80-250 В

максимальная потребляемая мощность при сетевом питании

14 ВА

30 ВА

потребляемый ток от внешнего источника постоянного тока 22-30 В, не более

0,6 А

1,5 А

2 А
